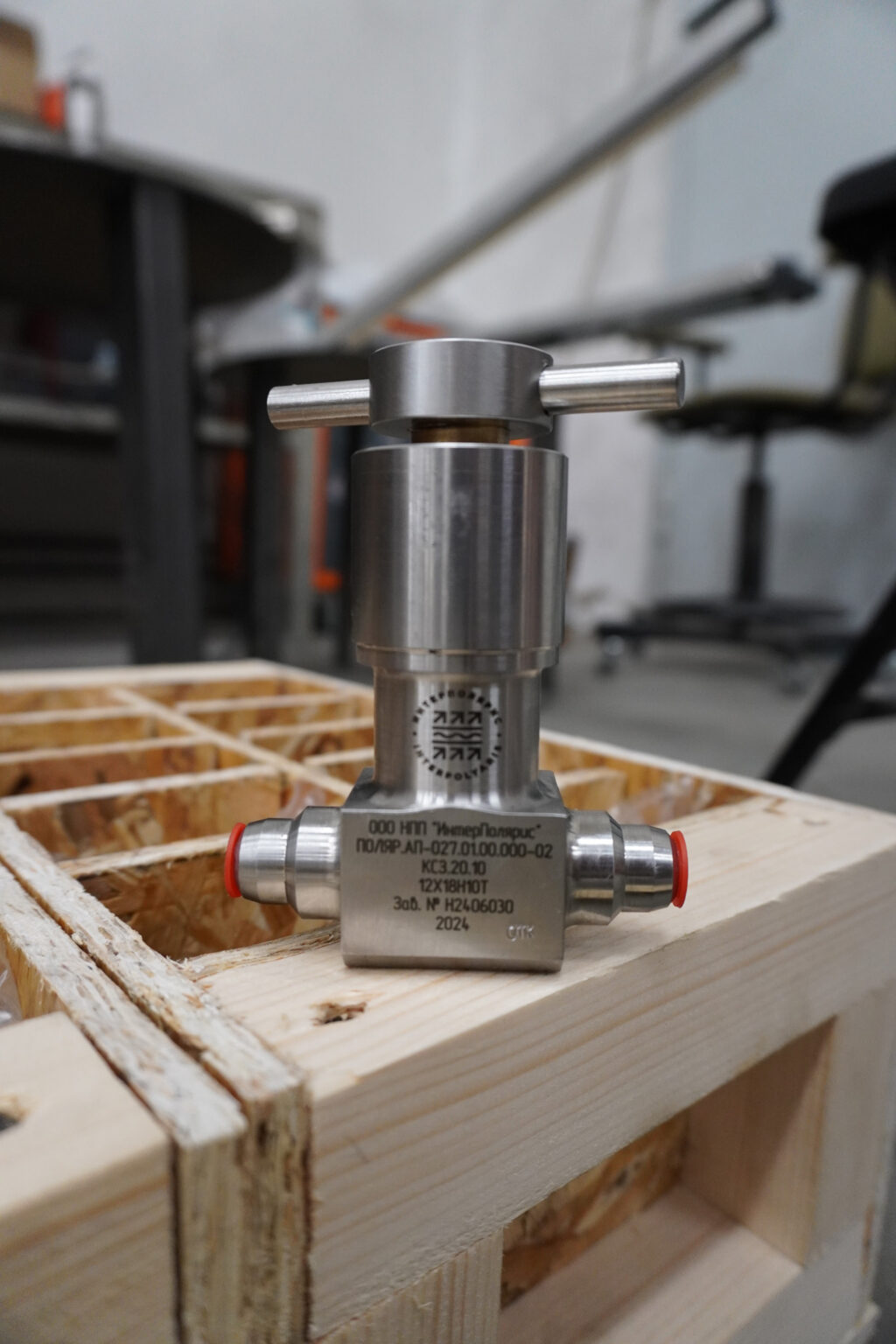

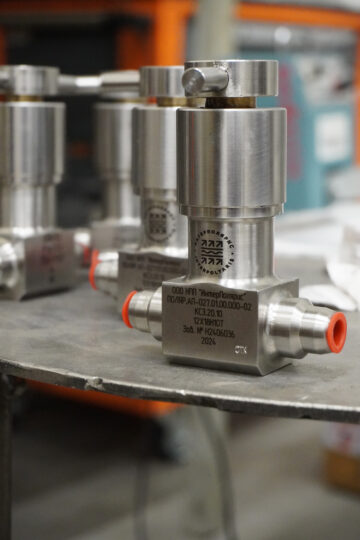

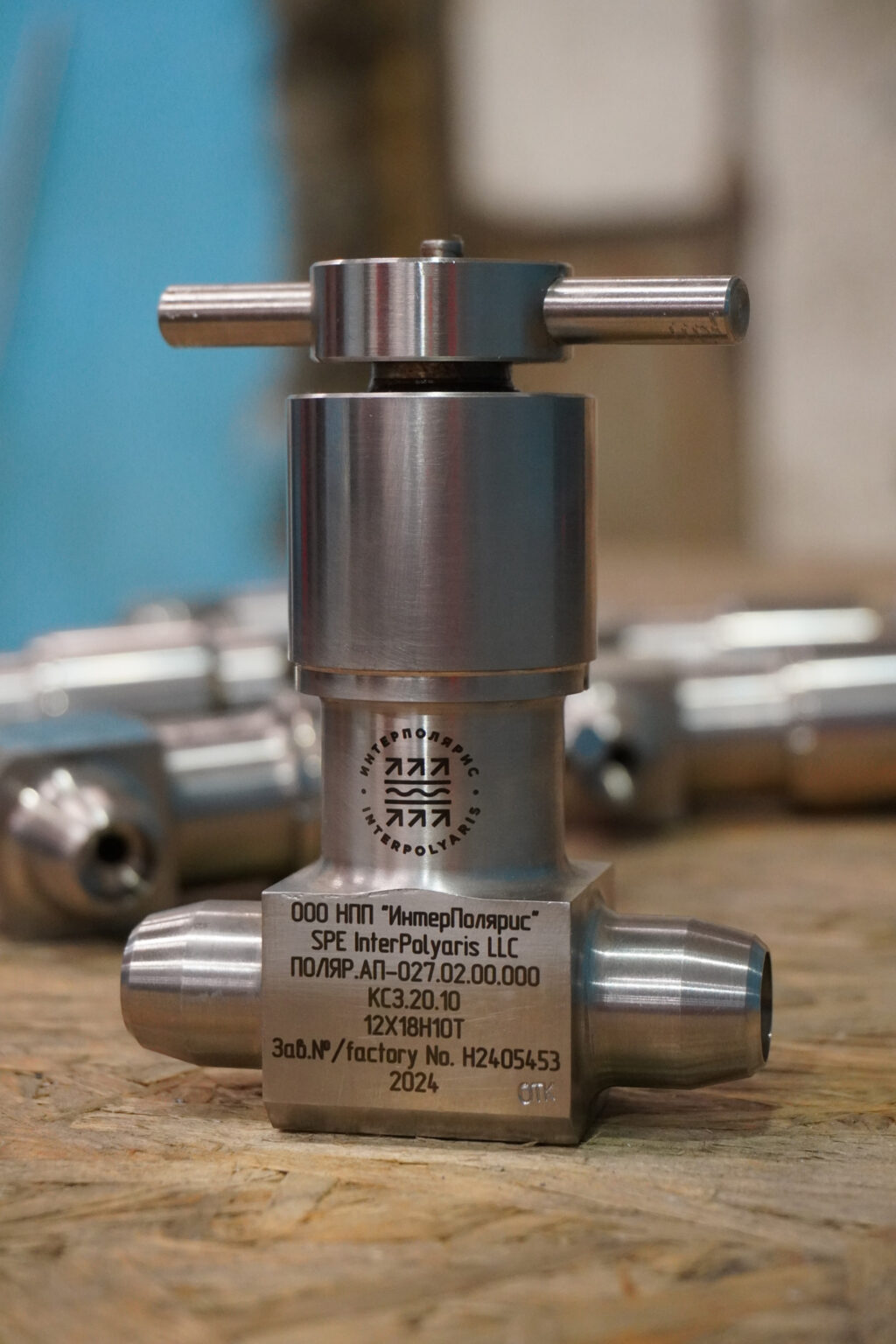

Клапан с сильфонным уплотнением

Клапан с сильфонным уплотнением — разновидность запорной арматуры с герметизирующим элементом. Используются для надежной защиты рабочей среды от утечек и внешнего воздействия. Клапаны изготавливаются из разных типов стали по ГОСТ 5949-2018.

Клапаны сильфонные запорные ПОЛЯР.АП-027.01.00.000 являются аналогами клапанов «А.КЗ», «С26410-010М», «КЗ 26401-010», «А10.0 121-250-10», «3Т26410-010» предназначены для эксплуатации в качестве запорных устройств в системах атомных станций (АС) в соответствии с классом и группой арматуры при условии, что технические требования к данным клапанам удовлетворяют параметрам систем реакторов, в которых предполагается установка и эксплуатация клапанов, включая системы 2, 3, 4 классы безопасности по НП-001-97 (ОПБ-88/97).
Также они устанавливаются на импульсных линиях в Стенды первичных преобразователей, арматура КИПиА в качестве запорных устройств на объектах атомной энергии, на линиях трубопроводов, на сосудах, аппаратах и технологических установках на нефтехимических, химических, энергетических, нефтегазоперерабатывающих, добывающих, транспортирующих и других производствах и объектах в условиях умеренного, холодного и тропического климата.

Клапаны изготавливаются по ТУ 28.14.13-001-13494707-2022.

Основные сведения об оборудовании

Класс безопасности по НП-001-15: 2/3/4;
Категория сейсмостойкости по НП-031-01: 1;
Номинальные диаметры DN: 10; 15;
Номинальные давления PN: 4; 7,5; 20; 25; (МПа);
Расчетные температуры Tp: До 350; До 450; До 550;
Материал, из которых изготавливаются клапана: 12Х18Н10Т.
Направление подачи рабочей среды: Любое.
Управление: Ручное.
Типы клапанов: КСЗ.4.10; КСЗ.4.15; КСЗ.7,5.10; КСЗ.7,5.15; КСЗ.20.10; КСЗ.20.15; КСЗ.25.10; КСЗ.25.15;
Тип соединения клапанов: Сварка
Варианты разделки кромок под сварку по ПНАЭ Г-7-009: 1-22 (С-22); 1-23 (С-23);
Варианты разделки кромок под сварку по НП-104 : С-23-2;  С-22-2;

Технические характеристики

Габаритные размеры:

Для клапанов КСЗ.20.10, КСЗ.20.15:    38х80х104 (ДхШхВ, мм);

Для клапанов КСЗ.25.10, КСЗ.25.15:    47х80х100 (ДхШхВ, мм);

Для клапанов КСЗ.4.10,  КСЗ.4.15:       44х80х125 (ДхШхВ, мм);

Для клапанов КСЗ.7,5.10, КСЗ.7,5.15:  53х80х173 (ДхШхВ, мм);

НаименованиеТип клапана Номинальный диаметрНоминальное давлениеРасчетная температура Разделка кромок под сваркуМассаПрименяемый типоразмер сильфона по ГОСТ Р 55019-2012
ПОЛЯР.АП-027.01.00.000КСЗ.20.1010 мм20 МПаДо 350 С1-22 (С-22) / ПНАЭ Г-7-009747 г22-10-0,16х5-12Х18Н10Т-2
ПОЛЯР.АП-027.01.00.000-01КСЗ.20.1010 мм20 МПаДо 350 С1-23 (С-23) / ПНАЭ Г-7-009748 г22-10-0,16х5-12Х18Н10Т-2
ПОЛЯР.АП-027.01.00.000-02КСЗ.20.1010 мм20 МПаДо 350 С(С-23-2) / НП — 104747 г22-10-0,16х5-12Х18Н10Т-2
ПОЛЯР.АП-027.01.00.000-03КСЗ.20.1010 мм20 МПаДо 350 С(С-22-2) / НП — 104747 г22-10-0,16х5-12Х18Н10Т-2
ПОЛЯР.АП-027.01.00.000-04КСЗ.20.1515 мм20 МПаДо 350 С1-22 (С-22) / ПНАЭ Г-7-009751 г22-10-0,16х5-12Х18Н10Т-2
ПОЛЯР.АП-027.01.00.000-05КСЗ.20.1515 мм20 МПаДо 350 С1-23 (С-23) / ПНАЭ Г-7-009760 г22-10-0,16х5-12Х18Н10Т-2
ПОЛЯР.АП-027.01.00.000-06КСЗ.20.1515 мм20 МПаДо 350 СС-23-2 / НП-104759 г22-10-0,16х5-12Х18Н10Т-2
ПОЛЯР.АП-027.01.00.000-07КСЗ.20.1515 мм20 МПаДо 350 СС-22-2 / НП-104759 г22-10-0,16х5-12Х18Н10Т-2
ПОЛЯР.АП-027.01.00.000-08КСЗ.25.1010 мм25 МПаДо 350 С1-22 (С-22) / ПНАЭ Г-7-009973 г28-8-0,17Х7-12Х18Н10Т-2
ПОЛЯР.АП-027.01.00.000-09КСЗ.25.1010 мм25 МПаДо 350 С1-23 (С-23) / ПНАЭ Г-7-009976 г28-8-0,17Х7-12Х18Н10Т-2
ПОЛЯР.АП-027.01.00.000-10КСЗ.25.1010 мм25 МПаДо 350 СС-23-2 / НП-104973 г28-8-0,17Х7-12Х18Н10Т-2
ПОЛЯР.АП-027.01.00.000-11КСЗ.25.1010 мм25 МПаДо 350 СС-22-2 / НП-104975 г28-8-0,17Х7-12Х18Н10Т-2
ПОЛЯР.АП-027.01.00.000-12КСЗ.25.1515 мм25 МПаДо 350 С1-22 (С-22) / ПНАЭ Г-7-009993 г28-8-0,17Х7-12Х18Н10Т-2
ПОЛЯР.АП-027.01.00.000-13КСЗ.25.1515 мм25 МПаДо 350 С1-23 (С-23) / ПНАЭ Г-7-009997 г28-8-0,17Х7-12Х18Н10Т-2
ПОЛЯР.АП-027.01.00.000-14КСЗ.25.1515 мм25 МПаДо 350 СС-23-2 / НП-104993 г28-8-0,17Х7-12Х18Н10Т-2
ПОЛЯР.АП-027.01.00.000-15КСЗ.25.1515 мм25 МПаДо 350 СС-22-2 / НП-104996 г28-8-0,17Х7-12Х18Н10Т-2
ПОЛЯР.АП-027.01.00.000-16КСЗ.4.1010 мм4 МПаДо 450 С1-22 (С-22) / ПНАЭ Г-7-009890 г27-16-0,17Х3-12Х18Н10Т-4
ПОЛЯР.АП-027.01.00.000-17КСЗ.4.1010 мм4 МПаДо 450 С1-23 (С-23) / ПНАЭ Г-7-009890 г27-16-0,17Х3-12Х18Н10Т-4
ПОЛЯР.АП-027.01.00.000-18КСЗ.4.1010 мм4 МПаДо 450 СС-23-2 / НП-104890 г27-16-0,17Х3-12Х18Н10Т-4
ПОЛЯР.АП-027.01.00.000-19КСЗ.4.1010 мм4 МПаДо 450 СС-22-2 / НП-104890 г27-16-0,17Х3-12Х18Н10Т-4
ПОЛЯР.АП-027.01.00.000-20КСЗ.4.1515 мм4 МПаДо 450 С1-22 (С-22) / ПНАЭ Г-7-009900 г27-16-0,17Х3-12Х18Н10Т-4
ПОЛЯР.АП-027.01.00.000-21КСЗ.4.1515 мм4 МПаДо 450 С1-23 (С-23) / ПНАЭ Г-7-009901 г27-16-0,17Х3-12Х18Н10Т-4
ПОЛЯР.АП-027.01.00.000-22КСЗ.7,5.1515 мм7,5 МПаДо 450 СС-23-2 / НП-104900 г27-16-0,17Х3-12Х18Н10Т-4
ПОЛЯР.АП-027.01.00.000-23КСЗ.7,5.1515 мм7,5 МПаДо 450 СС-22-2 / НП-104901 г27-16-0,17Х3-12Х18Н10Т-4
ПОЛЯР.АП-027.01.00.000-24КСЗ. 7,5.1010 мм7,5 МПаДо 550 С1-22 (С-22) / ПНАЭ Г-7-0091436 г38-20-0,2Х4-12Х18Н10Т-6
ПОЛЯР.АП-027.01.00.000-25КСЗ. 7,5.1010 мм7,5 МПаДо 550 С1-23 (С-23) / ПНАЭ Г-7-0091437 г38-20-0,2Х4-12Х18Н10Т-6
ПОЛЯР.АП-027.01.00.000-26КСЗ. 7,5.1010 мм7,5 МПаДо 550 СС-23-2 / НП-1041436 г38-20-0,2Х4-12Х18Н10Т-6
ПОЛЯР.АП-027.01.00.000-27КСЗ. 7,5.1010 мм7,5 МПаДо 550 СС-22-2 / НП-1041436 г38-20-0,2Х4-12Х18Н10Т-6
ПОЛЯР.АП-027.01.00.000-28КСЗ. 7,5.1515 мм7,5 МПаДо 550 С1-22 (С-22) / ПНАЭ Г-7-0091453 г38-20-0,2Х4-12Х18Н10Т-6
ПОЛЯР.АП-027.01.00.000-29КСЗ. 7,5.1515 мм7,5 МПаДо 550 С1-23 (С-23) / ПНАЭ Г-7-0091454 г38-20-0,2Х4-12Х18Н10Т-6
ПОЛЯР.АП-027.01.00.000-30КСЗ. 7,5.1515 мм7,5 МПаДо 550 СС-23-2 / НП-1041453 г38-20-0,2Х4-12Х18Н10Т-6
ПОЛЯР.АП-027.01.00.000-31КСЗ. 7,5.1515 мм7,5 МПаДо 550 СС-22-2 / НП-1041454 г38-20-0,2Х4-12Х18Н10Т-6
