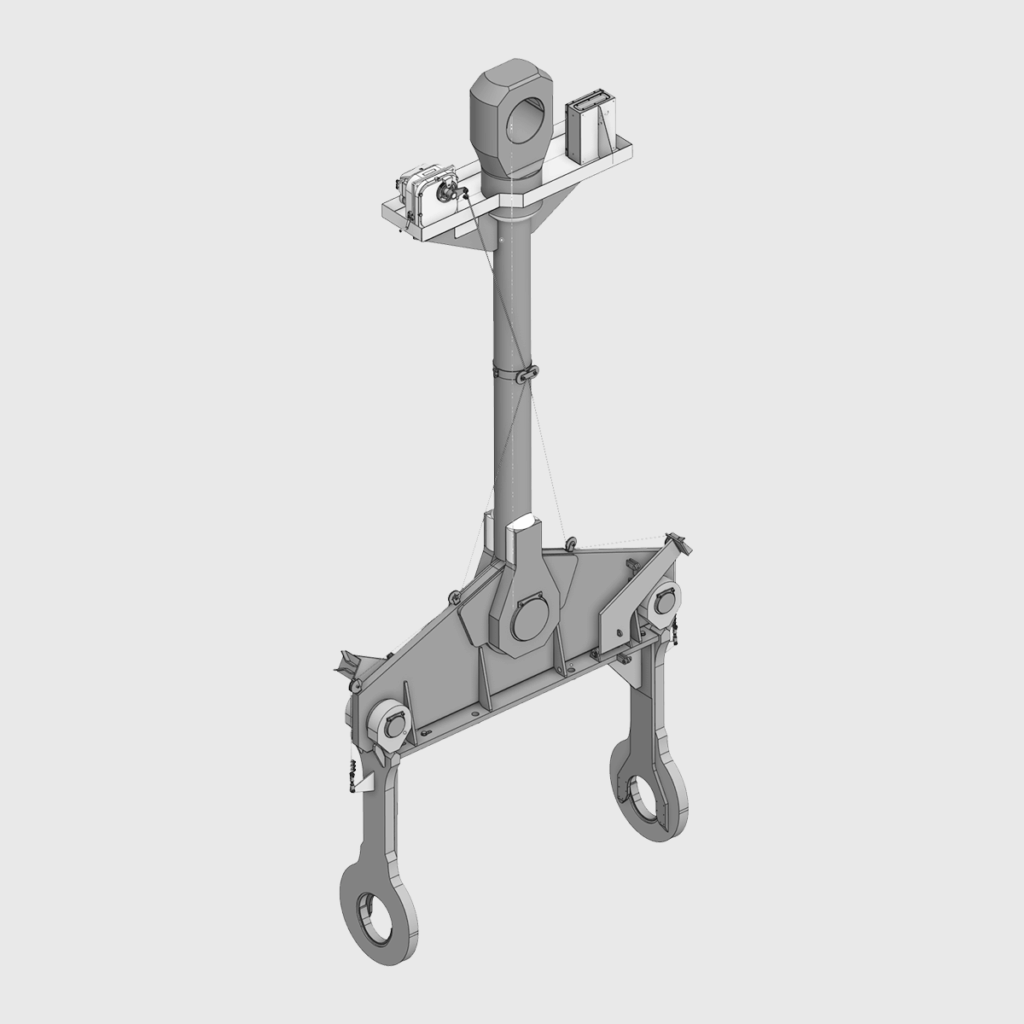

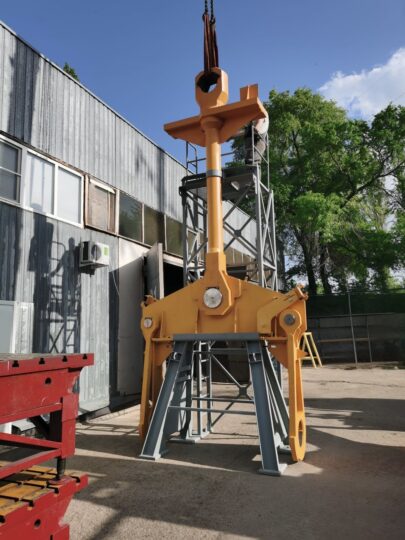

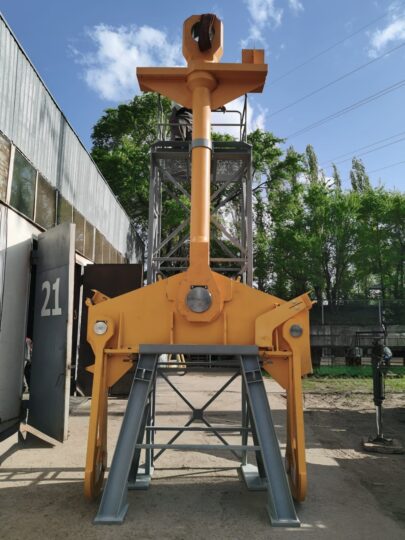

Траверса вертикальная с подставкой
Вертикальная траверса предназначена для выполнения транспортных операций по перемещению грузов, в том числе ядерноопасных, в реакторном здании с помощью электрического мостового крана кругового действия.
Хранение траверсы предусмотрено на подставке, имеющей элементы крепления к закладным деталям. Подставка имеет площадку с ограждением для обслуживания траверсы.
Для обеспечения точной ориентации траверсы с грузом относительно контейнерного отсека бассейна выдержки в конструкции предусмотрены два ловителя траверсы, выступающие в качестве направляющих элементов. Ловители на траверсе выполнены поворотными для уменьшения габарита траверсы при операциях, в которых они не задействованы.
Основным преимуществом вертикальной траверсы является усиленная конструкция проушин, серёг и основной плиты для обеспечения безопасной транспортировки ядерноопасных грузов при режиме увеличенных динамических нагрузок от максимального расчетного землетрясения.
Основные сведения об оборудовании
Класс безопасности по НП-001-15 - 2.
Категория сейсмостойкости по НП-031-01 - II.
Технические характеристики вертикальной траверсы
| Наименование | Значение |
| Грузоподъемность, кг | 130000 |
| Масса траверсы, кг | 4960 |
| Масса подставки, кг | 700 |
| Максимальные габаритные размеры траверсы, ВхШхД, мм | 6350х580х2790 |
| Максимальные габаритные размеры с подставкой, ВхШхД, мм | 6385х1780х2790 |
| Средний срок службы, лет | 60 |
| Средняя наработка на отказ (цикл) | 11000 |
В ходе разработки вертикальной траверсы с подставкой отделом НИОКР были выполнены следующие основные работы:
- Анализ исходных требований, предъявляемых к проектируемой вертикальной траверсе с подставкой;
- Поверочный прочностной расчет, проведенный методом численного моделирования напряженно-деформированного состояния траверсы с подставкой;
- Разработка технической отчетной документации по итогам расчетов, обосновывающие принятые конструктивные решения.

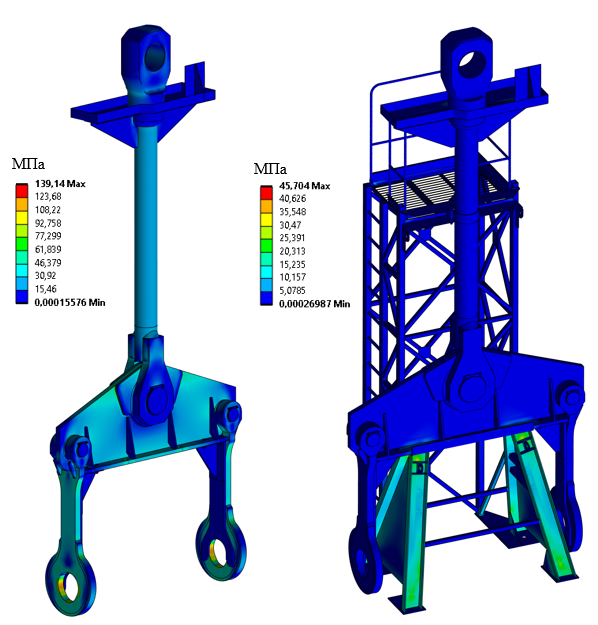

а – траверса без подставки, б – траверса с подставкой
Рисунок 2 – Распределение интенсивности напряжений вертикальной траверсы в режиме нормальных условий эксплуатации
Основные результаты, полученные в ходе выполнения работ
В рамках проектирования вертикальной траверсы проведен поверочный прочностной расчет для режима эксплуатации и режима хранения на подставке. Проведены расчеты при различных условиях эксплуатации: нормальные условия эксплуатации, нарушение нормальных условий эксплуатации, проектное землетрясение, максимальное расчетное землетрясение, режим увеличенных динамических нагрузок от максимального расчетного землетрясения в 1,4 раза.
По результатам численного моделирования получены распределения эквивалентных напряжений во всех условиях эксплуатации.
В режиме нормальных условий эксплуатации траверса удовлетворяет нормам прочности ПНАЭ Г-7-002-86.
По результатам численного моделирования получены эквивалентные напряжений при режиме увеличенных динамических нагрузок от максимального расчетного землетрясения в 1,4 раза.
По итогам прочностных поверочных расчетов получены максимальные значения напряжений, которые не превышают допускаемые напряжения по всем группам напряжений согласно ПНАЭ Г-7-002-86. Таким образом, конструкция вертикальной траверсы считается удовлетворяющей всем условиям прочности.
Разработанная вертикальная траверса с подставкой полностью соответствует предъявляемым требованиям, нормам прочности оборудования и трубопроводов атомных энергетических установок ПНАЭ Г-7-002-86, нормам проектирования сейсмостойких атомных станций НП-031-01 и правилам устройства и безопасной эксплуатации грузоподъемных машин и механизмов, применяемых на объектах использования атомной энергии НП-043-18.
