Производство стендов первичных преобразователей КИПиА (ТУ 95 2846-2003)

Стенды первичных преобразователей КИПиА предназначены для размещения первичных преобразователей разности давления КИПиА и элементов схемы их обвязки и их присоединения к импульсным трубным проводкам для измерения, сигнализации и регулирования давления, расхода и других технологических параметров агрессивных и неагрессивных сред в составе систем автоматического контроля и регулирования технологическими процессами.

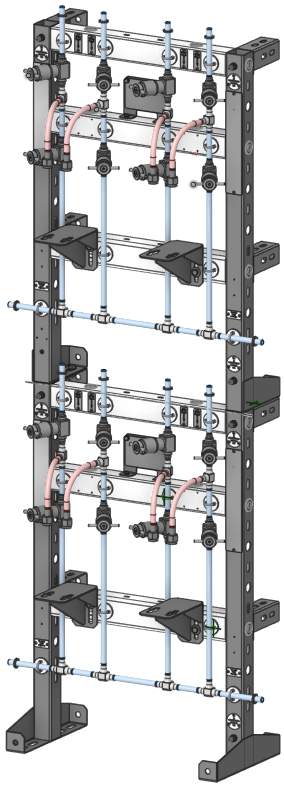

Стенды представляют собой жесткую вертикальную металлическую конструкцию и изготовлены с соблюдением требований, предъявляемых к оборудованию 4-го класса безопасности по НП-001-15 и 3-го класса безопасности по НП-001-15.

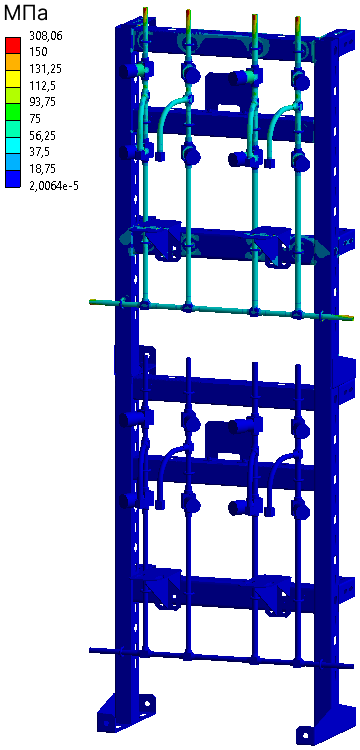

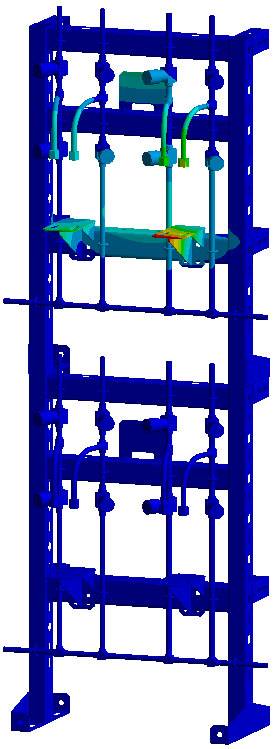

Стенды относятся к элементам важным для безопасности и имеют классификационное обозначение – 4Н/3Н в соответствии с НП-001-15. Устройства относятся к категории сейсмостойкости II/I в соответствии с НП-031-01.

Климатическое исполнение соответствует В по ГОСТ 15150-69 или ТВ по ГОСТ 15150. Тип атмосферы – III (морская) по ГОСТ 15150. Категория размещения – 3 по ГОСТ 15150. Условия хранения – 3 по ГОСТ 15150.

По степени защиты от поражения электрическим током стенд соответствует 1 классу по ГОСТ 12.2.007.0.

Контроль сварных швов выполняют по НП-105-18.

Комплектность стенда

Стенды включают в себя:

  • раму;
  • трубопровод;
  • преобразователи разности давления;
  • клапанный блок (в зависимости от модели стенда);
  • клапаны запорные А.КЗ.26004-010-00 ТУ 3742-058-71186184-2016;
  • фасонные и крепежные детали;
  • заземление оборудования, размещаемого на стенде;
  • подключение стенда к контуру защитного заземления.

Рамы стендов обеспечивают надежное размещение и крепление элементов, входящих в состав стенда и крепление стенда к стенам помещения, в котором он находится.

Трубопровод объединяет все элементы тракта и оборудования в единую систему и обеспечивает перемещение контролируемой среды между различными элементами.

Клапан запорный осуществляет отсечение или подачу рабочей среды.

Конструкция стендов позволяет выполнять следующие операции:

  • свободный и удобный доступ к ручной арматуре;
  • заземление оборудования, размещаемого на стенде;
  • подключение стендов к контуру защитного заземления.

Технические характеристики

Наименование параметраЗначение
Рабочее давление, МПа20
Рабочая температура, °С200
Рабочая средаЖидкость, газ, пар
Монтажное креплениеВертикальное
Наличие кронштейновда
Масса, не более, кг22,114,117,5
Ширина, мм660±1360±1660±1
Глубина, мм388388351
Высота, мм1000±41000±4960±4

Стенды будут введены в эксплуатацию на АЭС «Куданкулам» – крупнейшей атомной электростанции в Индии, расположенной на юге штата Тамилнад.

Стенды первичных преобразователей КИПиА производства ООО НПП «ИнтерПолярис»

Стенд первичных преобразователей давления с верхним присоединением

Типы стенда

МВ-Н-14АС

МВ-Н-14-1АС

МВ-УН-14АС

МВ-УН-14-1АС

МВ-У-14-1АС

МВ-НУ-14-1АС

Габаритный размер (мм): 680х1076х320

Стенд первичных преобразователей давления с верхним присоединением, без клапана на подводе среды к датчику

Типы стенда

МВ1-Н-14АС

МВ1-Н-14-1АС

МВ1-УН-14АС

МВ1-УН-14-1АС

МВ1-У-14-1АС

МВ1-НУ-14-1АС

Габаритный размер (мм): 680х1076х220

Стенд первичных преобразователей давления с верхним присоединением с двумя клапанами на дренаже каждой линии

Типы стенда

МВ2-Н-14АС

МВ2-Н-14-1АС

Габаритный размер (мм):680х1030х285

Стенд первичных преобразователей давления с верхним присоединением с двумя клапанами на дренаже каждой линии, без клапана на подводе среды к датчику

Типы стенда

МВ21-Н-14АС

МВ21-Н-14-1АС

Габаритный размер (мм):680х1076х220

Стенд первичных преобразователей давления с верхним присоединением для одного датчика

Типы стенда

МВ3-Н-14-1АС

МВ3-Н-14-АС

МВ3-УН-14АС

МВ3-УН-14-1АС

МВ3-У-14-1АС

МВ3-НУ-14-1АС

Габаритный размер (мм):440х1076х320

Стенд первичных преобразователей давления с верхним присоединением для одного датчика, без клапана на подводе среды к датчику

Типы стенда

МВ31-Н-14-1АС

МВ31-Н-14-АС

МВ31-УН-14АС

МВ31-УН-14-1АС

МВ31-У-14-1АС

МВ31-НУ-14-1АС

Габаритный размер (мм):440х1076х220

Стенд первичных преобразователей разности давлений и с верхним присоединением

Типы стенда

ДМВ-Н-14АС

ДМВ-Н-14-1АС

ДМВ-УН-14АС

ДМВ-УН-14-1АС

ДМВ-У-14-1АС

ДМВ-НУ-14-1АС

Габаритный размер (мм): 680х1076х320

Стенд первичных преобразователей разности давлений и с верхним присоединением, без клапана на подводе среды к датчику

Типы стенда

ДМВ1-Н-14АС

ДМВ1-Н-14-1АС

ДМВ1-УН-14АС

ДМВ1-УН-14-1АС

ДМВ1-У-14-1АС

ДМВ1-НУ-14-1АС

Габаритный размер (мм): 680х1076х285

Стенд первичных преобразователей разности давлений

Типы стенда

Д-Н-14АС

Д-Н-14-1АС

Д-УН-14АС

Д-УН-14-1АС

Д-У-14-1АС

Д-НУ-14-1АС

Габаритный размер (мм):680х1030х217

Стенд первичных преобразователей давления с нижним присоединением

Типы стенда

МН-Н-14АС

МН-Н-14-1АС

МН-УН-14АС

МН-УН-14-1АС

МН-У-14-1АС

МН-НУ-14-1АС

Габаритный размер (мм):680х1030х217

Стенд первичных преобразователей давления с нижним присоединением,без клапана на подводе среды к датчику

Типы стенда

МН1-Н-14АС

МН1-Н-14-1АС

МН1-УН-14АС

МН1-УН-14-1АС

МН1-У-14-1АС

МН1-НУ-14-1АС

Габаритный размер (мм):680х1030х217

Стенд первичных преобразователей разности давлений и с нижним присоединением

Типы стенда

ДМН-Н-14АС

ДМН-Н-14-1АС

ДМН-УН-14АС

ДМН-УН-14-1АС

ДМН-У-14-1АС

ДМН-НУ-14-1АС

Габаритный размер (мм):680х1030х217

Стенд первичных преобразователей разности давлений и с нижним присоединением, без клапана на подводе среды к датчику

Типы стенда

ДМН1-Н-14АС

ДМН1-Н-14-1АС

ДМН1-УН-14АС

ДМН1-УН-14-1АС

ДМН1-У-14-1АС

ДМН1-НУ-14-1АС

Габаритный размер (мм):680х1030х217

Стенд первичных преобразователей разности давлений и с верхним присоединением с двумя клапанами на дренаже каждой линии

Типы стенда

ДМВ2-Н-14АС

ДМВ2-Н-14-1АС

Габаритный размер (мм):680х1076х320

Стенд первичных преобразователей разности давлений и с верхним присоединением с двумя клапанами на дренаже каждой линии,без клапана на подводе среды к датчику

Типы стенда

ДМВ21-Н-14АС

ДМВ21-Н-14-1АС

Габаритный размер (мм):680х1076х285

Стенд первичных преобразователей разности давлений с двумя клапанами на дренаже каждой линии

Типы стенда

Д2-Н-14АС

Д2-Н-14-1АС

Габаритный размер (мм):680х1030х285

Стенд первичных преобразователей разности давлений и с нижним присоединением с двумя клапанами на дренаже каждой линии

Типы стенда

ДМН2-Н-14АС

ДМН2-Н-14-1АС

Габаритный размер (мм):680х1030х285

Стенд первичных преобразователей разности давлений и с нижним присоединением с двумя клапанами на дренаже каждой линии,без клапана на подводе среды к датчику

Типы стенда

ДМН21-Н-14АС

ДМН21-Н-14-1АС

Габаритный размер (мм):680х1030х285

Стенд первичных преобразователей разности давлений для одного датчика

Типы стенда

Д3-Н-14АС

Д3-Н-14-1АС

Д3-УН-14АС

Д3-УН-14-1АС

Д3-У-14-1АС

Д3-НУ-14-1АС

Габаритный размер (мм):440х1030х217

Стенд первичных преобразователей давления с нижним присоединением для одного датчика

Типы стенда

МН3-Н-14АС

МН3-Н-14-1АС

МН3-УН-14АС

МН3-УН-14-1АС

МН3-У-14-1АС

МН3-НУ-14-1АС

Габаритный размер (мм):440х1030х217

Стенд первичных преобразователей давления с нижним присоединением для одного датчика, без клапана на подводе среды к датчику

Типы стенда

МН31-Н-14АС

МН31-Н-14-1АС

МН31-УН-14АС

МН31-УН-14-1АС

МН31-У-14-1АС

МН31-НУ-14-1АС

Габаритный размер (мм):440х1030х217

Стенд первичных преобразователей давления с верхним присоединением с нижним подводом среды

Типы стенда

МВ4-Н-14АС

МВ4-Н-14-1АС

МВ4-УН-14АС

МВ4-УН-14-1АС

МВ4-У-14-1АС

МВ4-НУ-14-1АС

Габаритный размер (мм):660х735х190

Стенд первичных преобразователей давления с верхним присоединением с нижним подводом среды, без клапана на подводе среды к датчику

Типы стенда

МВ41-Н-14АС

МВ41-Н-14-1АС

МВ41-УН-14АС

МВ41-УН-14-1АС

МВ41-У-14-1АС

МВ41-НУ-14-1АС

Габаритный размер (мм):660х735х190

Стенд первичных преобразователей давления с верхним присоединением для одного датчика с нижним подводом среды

Типы стенда

МВ34-Н-14АС

МВ34-Н-14-1АС

МВ34-УН-14АС

МВ34-УН-14-1АС

МВ34-У-14-1АС

МВ34-НУ-14-1АС

Габаритный размер (мм):340х735х190

Стенд первичных преобразователей давления с верхним присоединением для одного датчика с нижним подводом среды,без клапана на подводе среды к датчику

Типы стенда

МВ341-Н-14АС

МВ341-Н-14-1АС

МВ341-УН-14АС

МВ341-УН-14-1АС

МВ341-У-14-1АС

МВ341-НУ-14-1АС

Габаритный размер (мм):340х735х190

Стенд первичных преобразователей разности давлений для одного датчика с нижним подводом среды

Типы стенда

Д34-Н-14АС

Д34-Н-14-1АС

Д34-УН-14АС

Д34-УН-14-1АС

Д34-У-14-1АС

Д34-НУ-14-1АС

Габаритный размер (мм):490х605х285

Стенд первичных преобразователей давления с верхним присоединением с трубной обвязкой из титанового сплава

Типы стенда

МВ-НТ-14-2АС

Габаритный размер (мм):690х1086х286

Стенд первичных преобразователей разности давлений с трубной обвязкой из титанового сплава

Типы стенда

Д-НТ-14-2АС

Габаритный размер (мм):690х1015х285

Стенд первичных преобразователей давления с нижним присоединением с трубной обвязкой из титанового сплава

Типы стенда

МН-НТ-14-2АС

Габаритный размер (мм):690х1060х237

Стенд первичных преобразователей давления с верхним присоединением с трубной обвязкой из титанового сплава для одного датчика

Типы стенда

МВ3-НТ-14-2АС

Габаритный размер (мм):450х1086х286

Стенд первичных преобразователей разности давлений с трубной обвязкой из титанового сплава для одного датчика

Типы стенда

Д3-НТ-14-2АС

Габаритный размер (мм):450х1015х285

Стенд первичных преобразователей давления с нижним присоединением с трубной обвязкой из титанового сплава для одного датчика

Типы стенда

МН3-НТ-14-2АС

Габаритный размер (мм):450х1060х237

Стенд первичных преобразователей давления с нижним присоединением с двумя клапанами на дренаже каждой линии

Типы стенда

МН2-Н-14АС

МН2-Н-14-1АС

Габаритный размер (мм):680х1030х285

Стенд первичных преобразователей давления с нижним присоединением с двумя клапанами на дренаже каждой линии,без клапана на подводе среды к датчику

Типы стенда

МН21-Н-14АС

МН21-Н-14-1АС

Габаритный размер (мм):680х1030х285
