Стапельная тележка ведущая ТГ1М-75
Стапельная тележка типа ТГ1М-75 - грузоподъемное оборудование для судостроения, предназначенное для перемещения судов и блок секций на горизонтальных стапелях судоремонтных заводов. Данная тележка является самоходной и может применяться в группе как однотипных самоходных, так и несамоходных тележек. Самоходные транспортные тележки активно используются в тяжелом машиностроении, а также для автоматизации судостроительного производства.
Тележка ТГ1М-75 — ведущая, имеет привод на 4 колеса, перемещается по рельсам стандартной железнодорожной колеи, снабжена устройством подъема судна и устройством разворота тележки на рельсы, идущие в другом направлении.
Тележка обеспечивает:
- самостоятельное перемещение по рельсовым путям как с грузом (судном), так и без него. Скорость перемещения с грузом - 5 м/мин, без груза — 5 или 12,2 м/мин;
- подъем груза на высоту 280 мм с последующим удержанием;
- самостоятельный подъем тележки на высоту 140 мм и поворот (вручную) для смены направления движения с продольного на поперечный и наоборот.
Технические характеристики
| Наименование параметра | Значение |
| Грузоподъемность тележки, т | 75 |
| Род тока и потребляемая мощность: ток напряжение, В мощность, кВт | Переменный 3-фазный 380 не более 11 |
| Скорость передвижения, м/мин: - под нагрузкой - без нагрузки | 5 12,2 |
| Рабочее давление в гидросистеме, МПа (кгс/см2) | 26 (260) |
| Габаритные размеры: длина, мм, ширина, мм, высота, мм | 2300 1700 1600...1880 |
| Масса, кг | 3500 |
| Срок службы до списания, не менее, лет | 20 |
| Назначенный срок службы, лет | 15 |
| Вероятность безотказной работы за назначенный ресурс, не менее | 0,95 |
Комплектность тележки

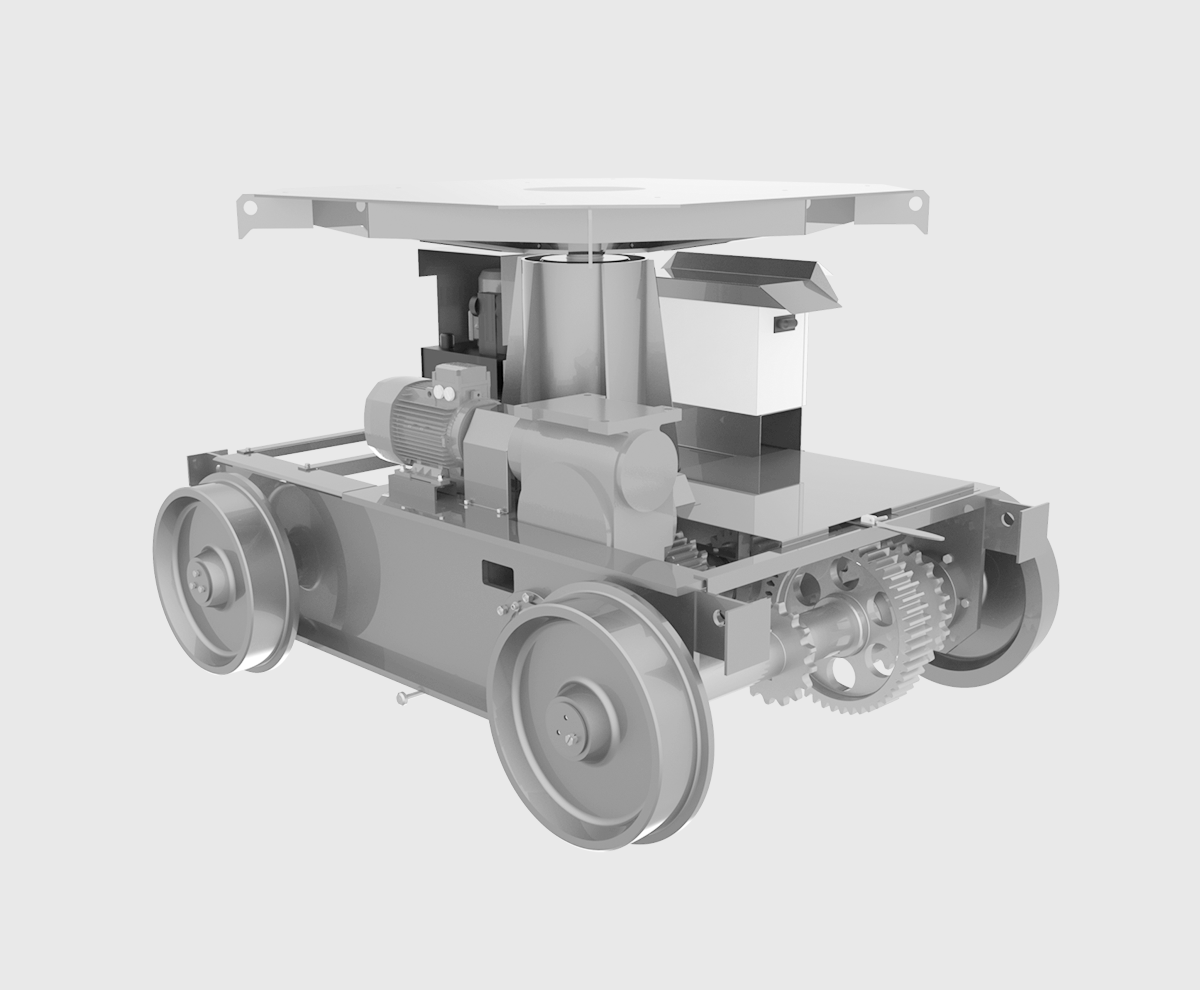

Конструктивно тележка состоит из рамы (1) с 4-мя ведущими колесами (2). На раме установлены силовой гидроцилиндр, поднимающий платформу (3) и гидродомкрат подъема тележки. Они работают от общей гидростанции (9). Движение тележки обеспечивается электродвигателем (6) передающим вращающий момент колесам (2) через трансмиссию, состоящую из редуктора (5), блока шестерен (7) с муфтой переключения передач и 2-х цепных передач. Переключение скорости осуществляется вручную рукояткой (8) при неподвижно стоящей тележке. Управление тележкой осуществляется кнопками на шкафу управления или с выносного пульта.
Условия эксплуатации
К обслуживанию допускается персонал, прошедший инструктаж по техники безопасности при работе со стапельной тележкой и изучивший руководство по эксплуатации. Тележка предназначена для эксплуатации в микроклиматическом районе с умеренно-холодным климатом, климатическое исполнение УХЛ, тип атмосферы - II (промышленная) по ГОСТ 15150-69.
Тележка сохраняет работоспособность при температуре окружающего воздуха от минус 35 до плюс 45 °С.
