Разработка и изготовление тепломеханического оборудования для энергетической и машиностроительной отраслей промышленности
Сепаратор
Сепаратор предназначен для удаления газа (водорода) из воды третьего контура.
Данное оборудование соответствует ОКПД 2: 25.30.22.116 (Оборудование систем ядерных установок)
Основные сведения об оборудовании
Сепаратор ЦПКУ.061656.004
Классификационное обозначение по НП-022-17 - 3НЗ.
Технические характеристики

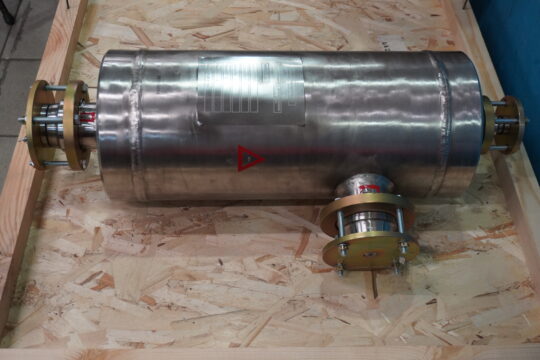

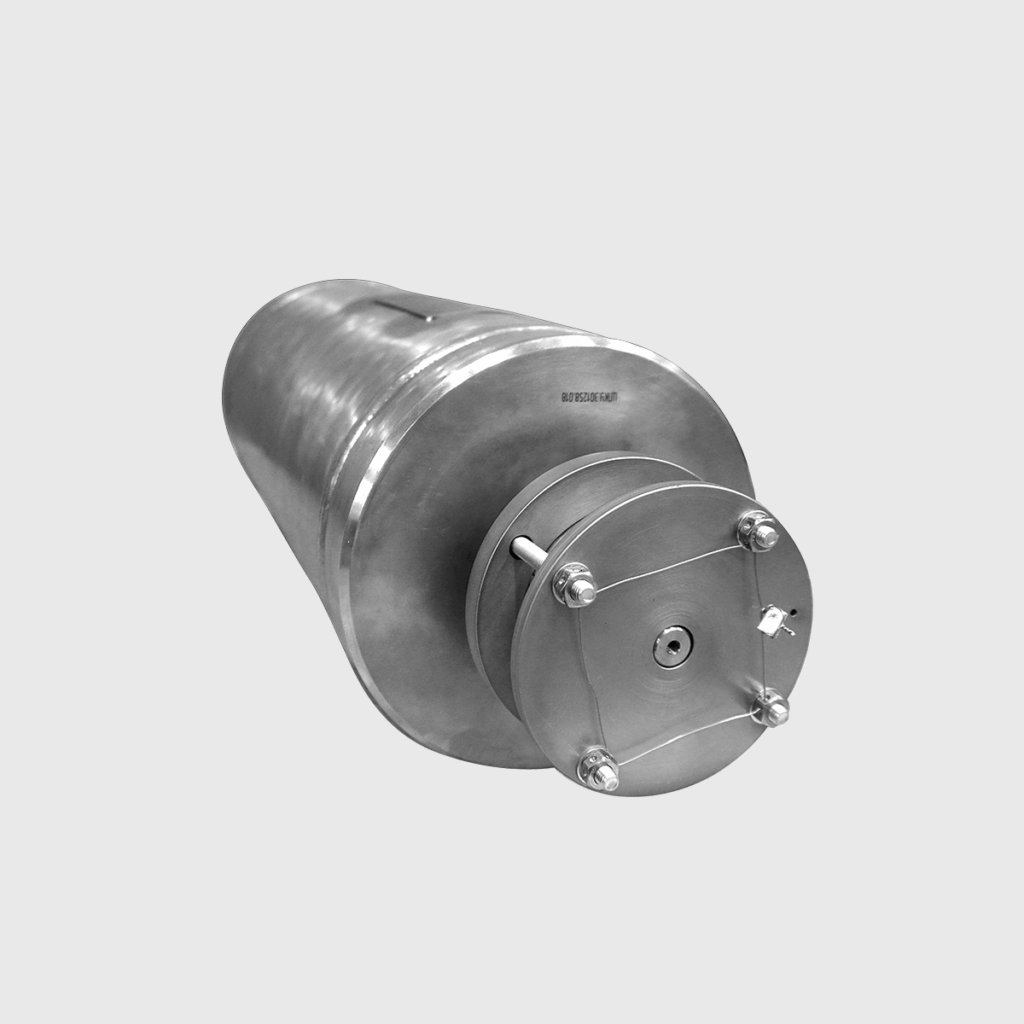

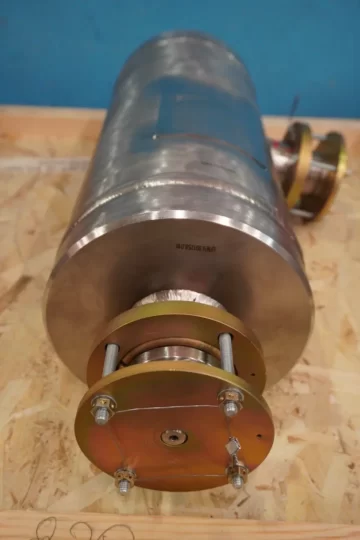

Сепаратор представляет собой герметичный цилиндричсекий сосуд, выполненный в виде сварной неразборной конструкции и состоит из крышки, корпуса и днища. На крышке расположен патрубок выхода газа, на днище - патрубок отвода воды, на корпусе - патрубок входа водо-газовой смеси.
Продукция изготовлена с соблюдением требований, предъявляемых к оборудованию 2-ого класса безопасности в соответствии с “Правилами классификации и постройки атомных судов и плавучих сооружений” и имеет классификационное обозначение 3Н3 по НП-022-17.
Условия эксплуатации
| Технические характеристики | Значение |
| Рабочая среда | Газ (водород) и вода третьего контура |
| Давление расчетное, МПа | 0,98 |
| Температура расчетная, °С | 100 |
| Внутренний объём, расчетный, м3 | 0,0146 |
| Давление гидравлических испытаний, МПа | 1,5±0,04 |
| Масса в состоянии доставки, кг | 38±1 |
Согласно результатам проведенного расчета на прочность сепаратор при его работе в составе системе третьего контура в течение назначенных срока службы и ресурса удовлетворяет условиям прочности в соответствии с требованием нормативных документов.
