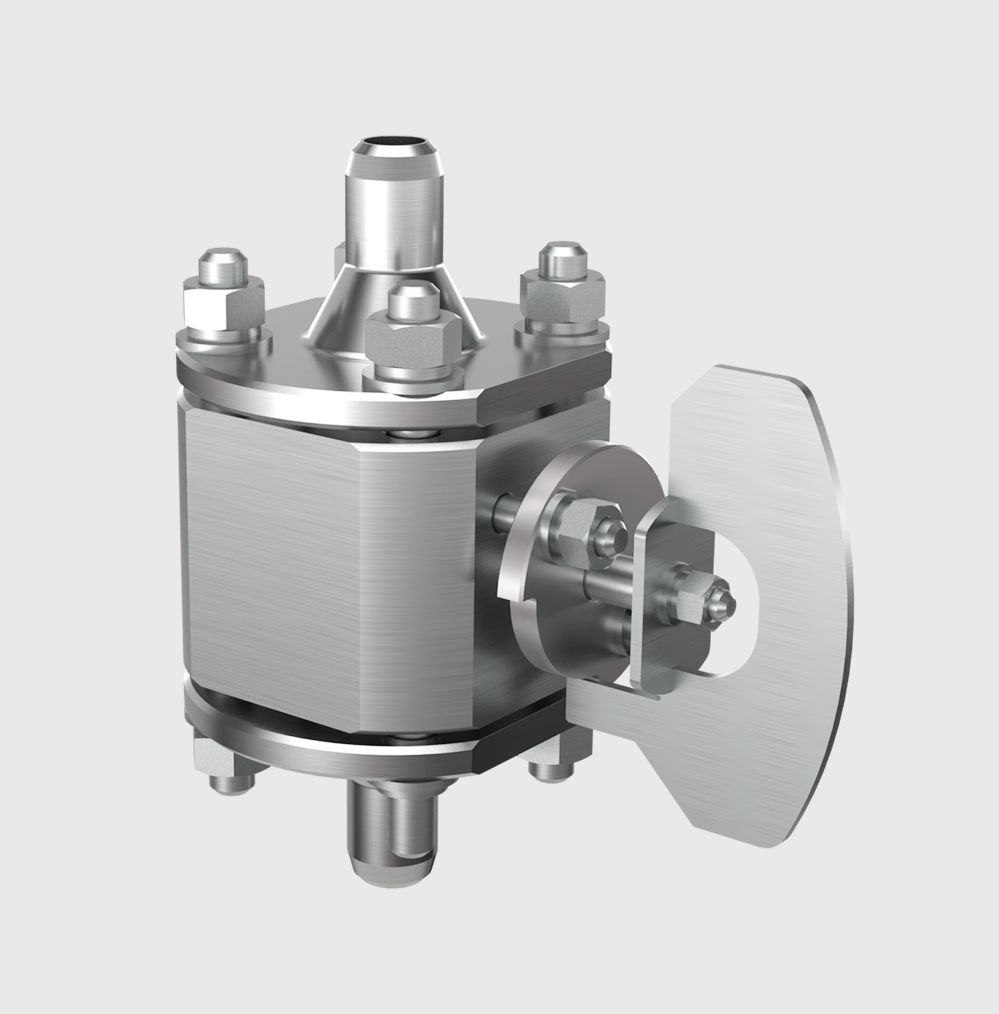

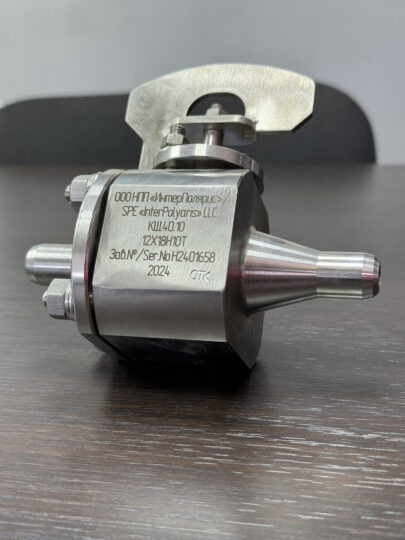

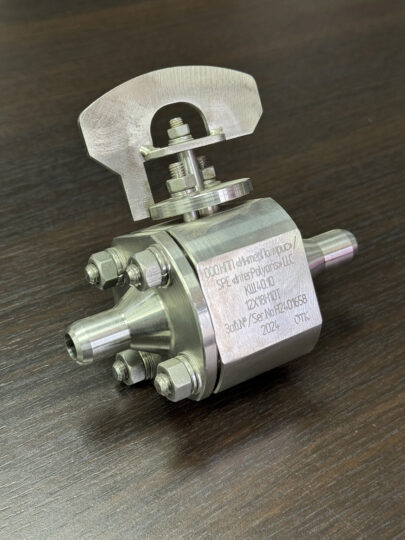

Кран шаровой
Кран шаровой — один из видов запорно-регулирующей арматуры, применяемой для частичного или полного перекрытия трубопроводов. Основную функцию в котором выполняет пробка в форме шара (сферы).
Кран предназначен для эксплуатации в системах атомных станций, в обслуживаемых помещениях вне оболочки, регулирования объёма и транспортировки рабочей среды, для частичного или полного перекрытия трубопроводов.
Шаровые краны выполняют функций элементов систем нормальной эксплуатации (Н) а также элементов систем безопасности: защитных (З), локализующих (Л), обеспечивающих (О) по НП-001-97 (ПНАЭ Г-01-011-97).
Краны изготовлены по ТУ 28.14.13-007-13494707-2022.
Основные сведения об оборудовании
Класс безопасности по НП-001-15: 2/3/4.
Категория сейсмостойкости по НП-031-01: I.
Номинальные диаметры DN: 10; 15; 20;
Номинальные давления PN: 4 (МПа);
Расчетные температуры Tp: До 200;
Направление подачи рабочей среды: Любое.
Управление: Ручное.
Типы клапанов: КШ.40.10; КШ.40.15; КШ.40.20;
Тип соединения клапанов: Сварка
Варианты разделки кромок под сварку по ПНАЭ Г-7-009: 1-22 (С-22); 1-23 (С-23);
Варианты разделки кромок под сварку по НП-104: С-23-2; С-22-2;
Технические характеристики
Габаритные размеры клапанов: 72х130х118 (ДхШхВ);
| Наименование | Тип клапана | Номинальный диаметр | Номинальное давление | Расчетная температура | Разделка кромок под сварку | Материалы корпуса | Масса |
| ПОЛЯР.АП-103.01.00.000 | КШ.40.10 | 10 мм | 4 МПа | До 200 С | 1-22 (С-22) / ПНАЭ Г-7-009 | 12X18H10T | 1960 г |
| ПОЛЯР.АП-103.01.00.000-01 | КШ.40.10 | 10 мм | 4 МПа | До 200 С | 1-23 (С-23) / ПНАЭ Г-7-009 | 12X18H10T | 1960 г |
| ПОЛЯР.АП-103.01.00.000-02 | КШ.40.10 | 10 мм | 4 МПа | До 200 С | (С-23-2) / НП — 104 | 12X18H10T | 1960 г |
| ПОЛЯР.АП-103.01.00.000-03 | КШ.40.10 | 10 мм | 4 МПа | До 200 С | (С-22-2) / НП — 104 | 12X18H10T | 1960 г |
| ПОЛЯР.АП-103.01.00.000-04 | КШ.40.15 | 15 мм | 4 МПа | До 200 С | 1-22 (С-22) / ПНАЭ Г-7-009 | 12X18H10T | 1970 г |
| ПОЛЯР.АП-103.01.00.000-05 | КШ.40.15 | 15 мм | 4 МПа | До 200 С | 1-23 (С-23) / ПНАЭ Г-7-009 | 12X18H10T | 1970 г |
| ПОЛЯР.АП-103.01.00.000-06 | КШ.40.15 | 15 мм | 4 МПа | До 200 С | (С-23-2) / НП — 104 | 12X18H10T | 1970 г |
| ПОЛЯР.АП-103.01.00.000-07 | КШ.40.15 | 15 мм | 4 МПа | До 200 С | (С-22-2) / НП — 104 | 12X18H10T | 1970 г |
| ПОЛЯР.АП-103.02.00.000 | КШ.40.20 | 20 мм | 4 МПа | До 200 С | 1-22 (С-22) / ПНАЭ Г-7-009 | 12X18H10T | — |
| ПОЛЯР.АП-103.02.00.000-01 | КШ.40.20 | 20 мм | 4 МПа | До 200 С | 1-23 (С-23) / ПНАЭ Г-7-009 | 12X18H10T | — |
| ПОЛЯР.АП-103.02.00.000-02 | КШ.40.20 | 20 мм | 4 МПа | До 200 С | (С-23-2) / НП — 104 | 12X18H10T | — |
| ПОЛЯР.АП-103.02.00.000-03 | КШ.40.20 | 20 мм | 4 МПа | До 200 С | (С-22-2) / НП — 104 | 12X18H10T | — |
