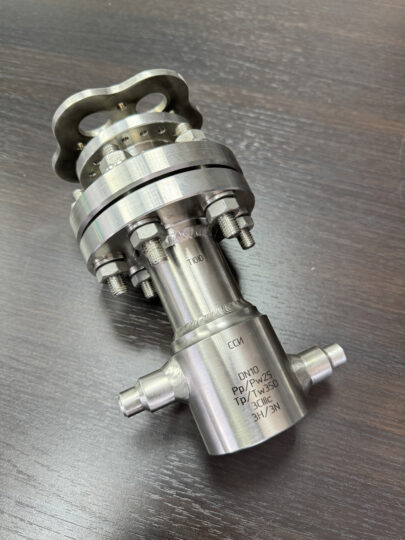

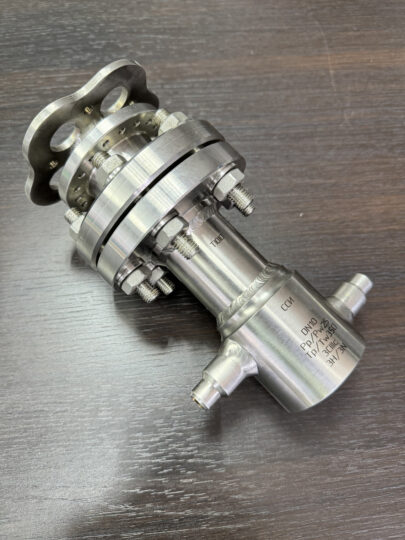

Клапан запорный / регулирующий

Клапан запорный / регулирующий — вид трубопроводной арматуры, использующийся в трубопроводных системах, в которых необходимо точное распределение потоков среды. Регулирование и запирание потока рабочей среды происходит за счет изменения размера проходного отверстия при перемещении положения затвора по отношению к проходному отверстию. Регулирующие / запирающие клапаны применяются на трубопроводах, транспортирующих пар, горячую и холодную воду, нефть и нефтепродукты и другие жидкости.
Клапаны предназначены для эксплуатации в герметичных боксах атомных станций (АC) в качестве запорных / регулирующих устройств в системах продувки тупиковых зон РГК реактора РБМК.

Клапаны относятся к классу ремонтируемых, восстанавливаемых изделий с назначенным ресурсом, регламентированной дисциплиной восстановления, назначенной продолжительностью эксплуатации.

Клапаны изготавливаются по ТУ 28.14.11-002-13494707-2022, ТУ 28.14.11-014-13494707-2023

Основные сведения об оборудовании

Класс безопасности по НП-001-15: 2/3/4
Категория сейсмостойкости по НП-031-01: 1.

Номинальные диаметры DN: 10; 15; 20;
Номинальные давления PN: 1,6; 2,5; 7,5; 12; 14; 18; 20; 25; (МПа).
Расчетные температуры Tp: До 250; До 335; До 350; До 450; До 550;
Материалы, из которых изготавливаются клапана: 12Х18Н10Т, Ст20.
Направление подачи рабочей среды: Любое.
Управление: Ручное.
Типы клапанов 12Х18Н10Т: КСР.25.10; КСР.25.15; КСР.7,5.10; КСР.7,5.15;
Типы клапанов Ст20: КСР.25.10; КСР.20.10; КСР.18.15; КСР.12.20; КСР.18.20;
Тип соединения клапанов: Сварка
Варианты разделки кромок под сварку по ПНАЭ Г-7-009: 1-22 (С-22); 1-23 (С-23);
Варианты разделки кромок под сварку по НП-104 : С-23-2; С-22-2;

Технические характеристики

Габаритные размеры:

КСР.25.10, КСР.25.15: 110х130х210* (ДхШхВ, мм);

КСР.7,5.10 КСР.7,5.15: 110х130х251* (ДхШхВ, мм);

Предоставленная информация может отличаться от фактической. Для получения актуальной информации отправьте заявку на почту: klapan@interpolyaris.ru
