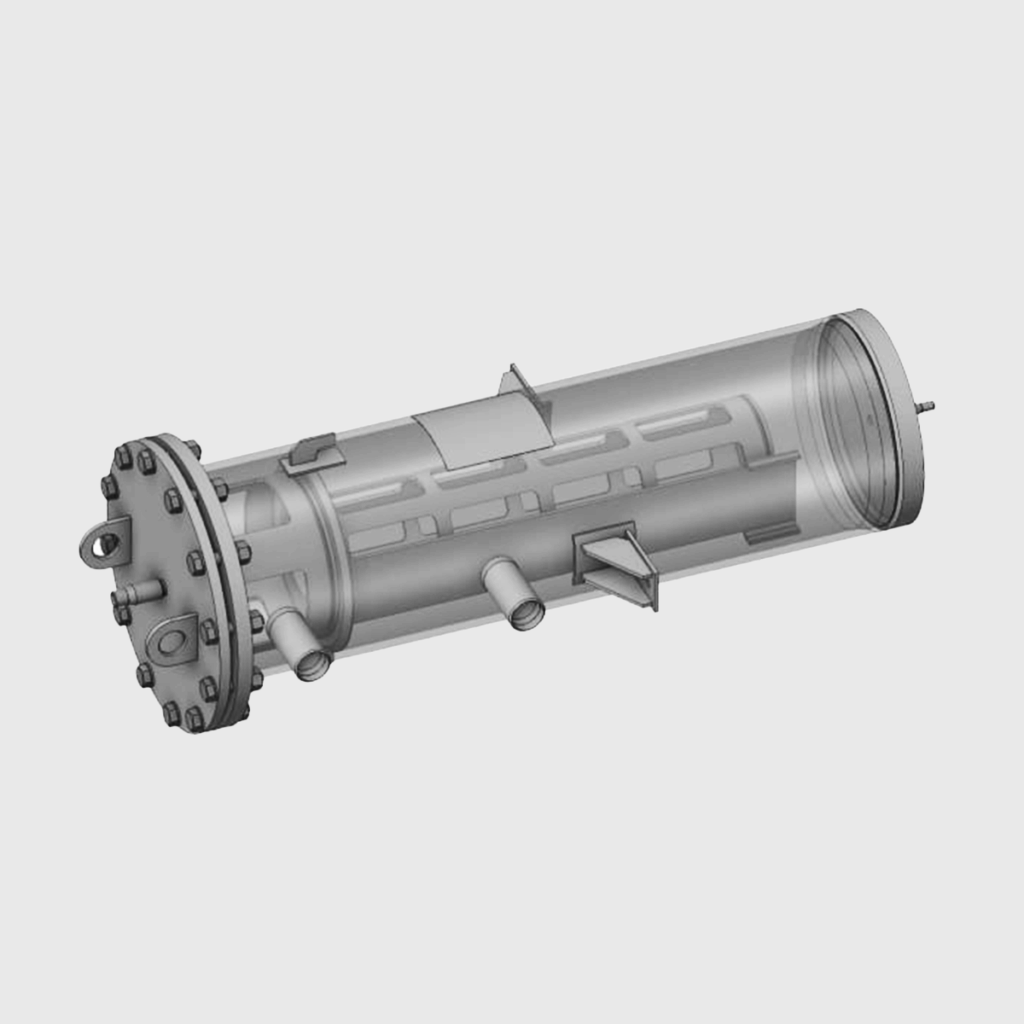

Фильтр с сеткой

Фильтр с сеткой предназначен для очистки рабочих сред систем, важных для безопасности объектов использования атомной энергии (ОИАЭ).

Основные сведения об оборудовании

Классификационное обозначение по НП-001-15 – 3Н.

Климатическое исполнение оборудования: по ГОСТ 15150 – ТС.

Категория сейсмостойкости по НП-031 – II.

Категория размещения: по ГОСТ 15150 – 4.

Тип атмосферы при эксплуатации: по ГОСТ 15150 – I, тип атмосферы при транспортировании, хранении и монтаже по ГОСТ 15150 – II.

Технические характеристики

Корпус фильтра и фильтроэлемент выполнены из нержавеющей стали аустенитного класса 12х18Н10Т. Опоры выполнены из конструкционной стали 20.

Параметр	Значение
DN, мм	300
Материал корпуса оборудования	12Х18Н10Т (08Х18Н10Т)
Материал опор	углеродистая сталь
Максимальная производительность, т/ч	12,5
Наименование среды	Регенерационные воды условно чистые
Масса пустого оборудования, кг, ±5%	200
Диаметр корпуса, не более, мм	325
Длина, не более, мм	560
Ширина, не более, мм	440
Высота, не более, мм	1300
Габаритные размеры оборудования Д×Ш×В, не более, мм	560×440×1300

В рамках проекта проведен гидродинамический расчет фильтра с сеткой для определения гидравлического сопротивления фильтра без загрузки.

Гидравлическое сопротивление фильтра без загрузки соответствует требованиям ТЗ.

При проведении теплового расчета в результате математического моделирования было получено тепловыделение от корпуса фильтра-сетки при естественной конвекции.

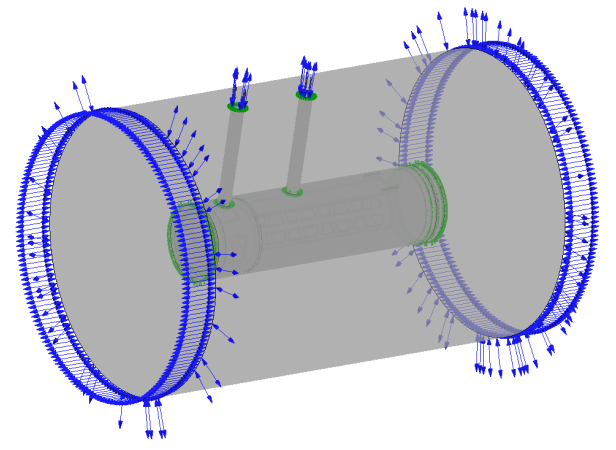

Рисунок 2. Расположение граничных условий

Также выполнены следующие прочностные расчеты фильтров с сеткой:

определены собственные частоты конструкций;
оценена прочность конструкций в режиме НУЭ;
оценена прочность конструкций при ГИ;
оценена сейсмическая прочность конструкций в режимах ННЭ + ПЗ;
оценена надежность изделий в процессе длительной эксплуатации.

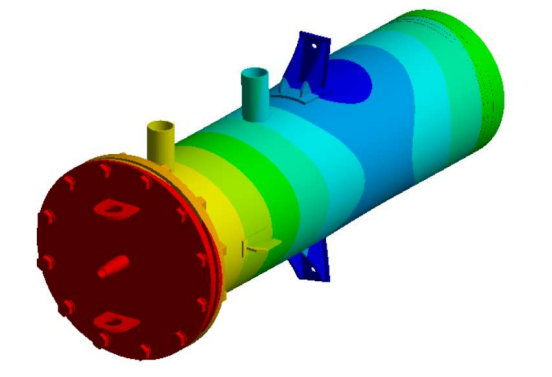

Рисунок 2. Первая форма колебаний фильтра
