Блоки с диафрагмами ПОЛЯР.АП.МК 036.00.000

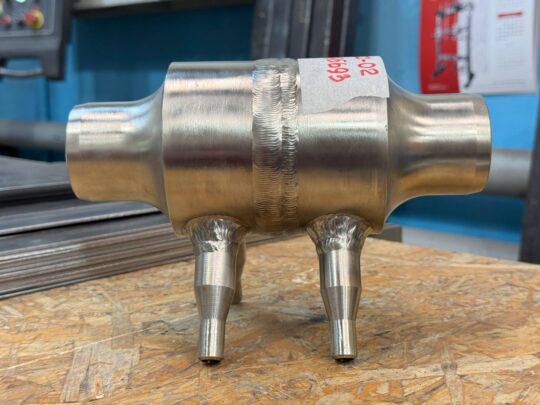

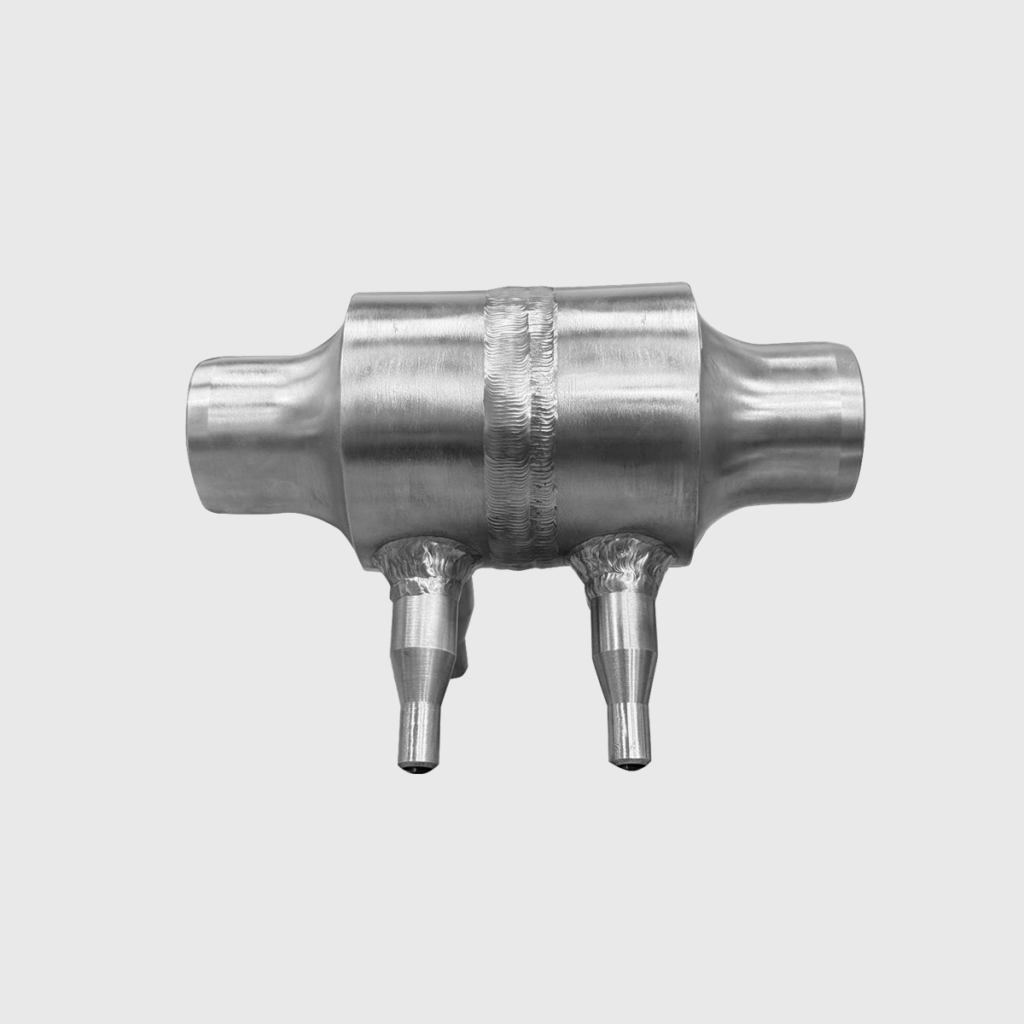

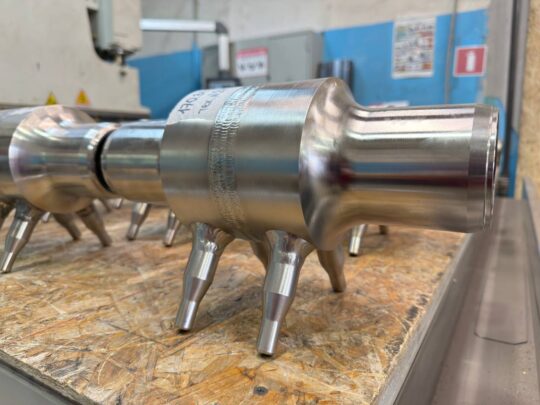

Блоки с диафрагмами ПОЛЯР.АП.МК 036.00.000 предназначены для установки в трубопроводы атомных станций с целью измерения расхода рабочей среды методом переменного перепада давления. Обеспечивают надежное формирование и снятие перепада давления для систем контроля и автоматики.
Основные сведения об оборудовании
Категория сейсмостойкости по НП-031-01 - I.
Климатическое исполнение по ГОСТ 15150-69 - ТВ.
Категория размещения по ГОСТ 15150-69 - 3.
Условия хранения по ГОСТ 15150-69 - 3(Ж3).
Технические характеристики блоков с диафрагмами
Блок с диафрагмой конструктивно представляет собой два симметричных патрубка, между которыми расположена диафрагма. Диафрагма предназначена для создания перепада давления при измерении расхода рабочей среды по методу переменного перепада давления.
Рабочая среда, протекающая по трубопроводу, под рабочим давлением поступает в Блок. Проходя диафрагму, создающую местное сужение потока, поток рабочей среды приобретает заметное ускорение, что способствует формированию в диафрагме области с пониженным давлением. Давление потока после прохождения диафрагмы становится меньше, чем до неё. Разность этих давлений (перепад давления) тем больше, чем больше расход рабочей среды, следовательно, перепад давления служит мерой расхода рабочей среды.
Особенности конструкции:
- Диафрагмы с угловым отбором давления.
- Унифицированная сборка: корпус, патрубки, штуцеры, диафрагма и донышко.
- Модульная номенклатура — более 40 типоразмеров.
- Жесткий контроль геометрии, сварных швов и обработки поверхностей.
| Параметр | Значение |
|---|---|
| Обозначение | ПОЛЯР.АП.МК 036.00.000 |
| Диапазон условных проходов | от Dy 50 до Dy 400 |
| Способ отбора давления | угловой |
| Способ установки | сварное соединение |
| Рабочая среда | жидкая и газообразная (в т.ч. борная кислота, техническая вода) |
| Категория безопасности | согласно классу оборудования и проекту АС |
| Категория сварных соединений | по ПНАЭ Г-7-010-89 |
| Материалы | коррозионностойкая нержавеющая сталь / углеродистая сталь |
| Контроль качества | 100% визуальный и капиллярный контроль сварных швов |
В рамках проекта выполнены следующие прочностные расчеты блоков с диафрагмами:
- определены собственные частоты конструкции;
- оценена статическая прочность конструкций в режиме НУЭ;
- определена сейсмическая прочность конструкции при условиях ННЭ+ПЗ и ННЭ+МРЗ;
- оценена и подтверждена вибропрочность конструкции;
- оценена надежность блоков с диафрагмами в процессе длительной эксплуатации.
Разработанные блоки с диафрагмами удовлетворяют требованиям ГОСТ 8.563.1-97, ОСТ 24.125.20-89, ОСТ 24.125.52-89, ОСТ 34-42-756-85, ОСТ 34-10-504-95, ОСТ 34-42-506-80, ОСТ 34-42-668-84, ОЛ и ТЗ.

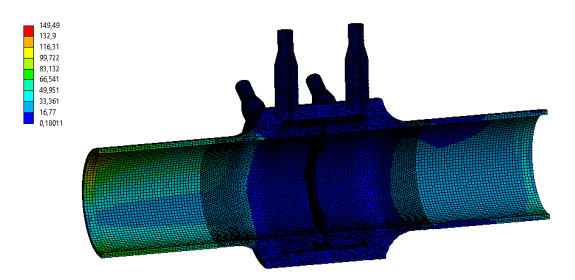

Рисунок 1. – Распределение интенсивности напряжений в режиме ННЭ+ПЗ, МПа
