Бак гидрозатвор
Бак гидрозатвор предназначен для сбора радиоактивного конденсата из оборудования систем газоочистки и создания статического подпора столба жидкости для непрохождения газовой среды вместе с конденсатом. Радиоактивный конденсат образуется при конденсации пара и сепарации капельной влаги в системах сжигания водорода и очистки радиоактивных газов.
Основные сведения об оборудовании
Классификационное обозначение по НП-001-15 — 3Н.
Класс безопасности по НП-001-15 — 3.
Категория сейсмостойкости по НП-031-01 — II.
Климатическое исполнение по ГОСТ 15150-69 — ТС.
Класс герметичности по ПНАЭ Г-7-019-89 — IV.
Технические характеристики

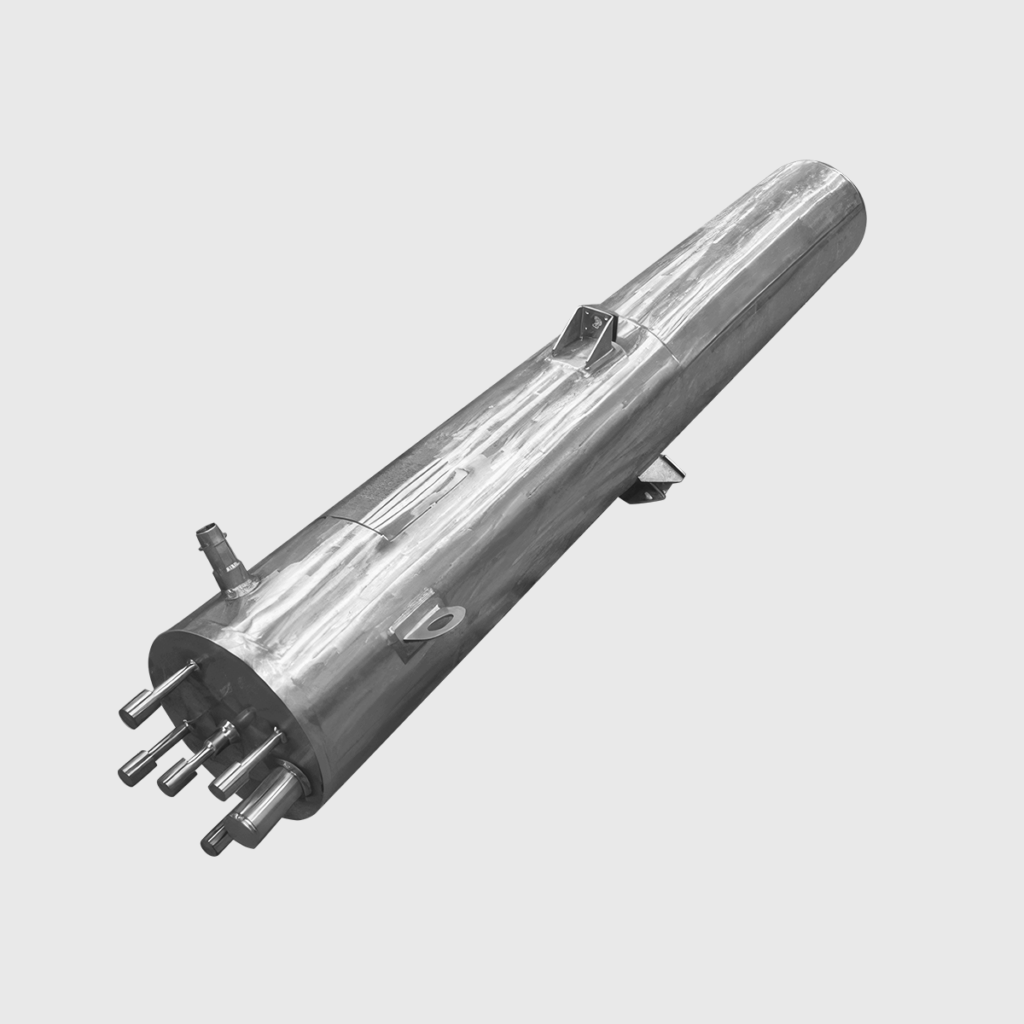

Бак представляет собой вертикальную цилиндрическую емкость и состоит из крышки, днища, штуцеров, патрубков, труб и штуцера датчиков.
Заполнение радиоактивным конденсатом бака гидрозатвора осуществляется через трубы.
Для удаления воздуха из бака при его заполнении предназначен патрубок.
Для возможности дренажа рабочей среды и полного опорожнения бака гидрозатвора в днище установлены штуцеры.
| Наименование параметра | Значение параметра |
| Рабочая среда | радоактивный конденсат |
| Масса, кг | 260 |
| Габаритные размеры, ВхДхШ, мм | 4700х431х 501 |
В рамках проекта проведены следующие прочностные расчеты бака:
- определены собственные частоты конструкции;
- оценена статическая прочность конструкций в режиме НУЭ;
- оценена сейсмическая прочность конструкции в режимах ННЭ + ПЗ, ННЭ+МРЗ;
- оценена надежность бака в процессе длительной эксплуатации.

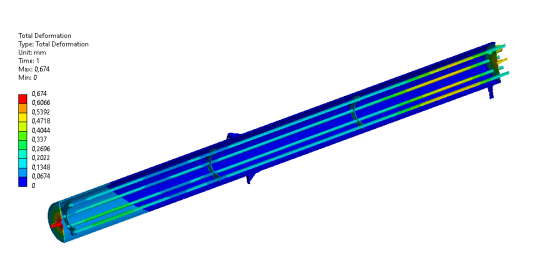

Рисунок 1. Распределение перемещений при НУЭ
