Фильтр ионитный
В рамках проекта были разработаны ионитные механические фильтры важные для безопасности ОИАЭ, предназначенные для очистки перекачиваемой жидкости от механических примесей. Фильтры применяются в системе 4-го контура ОИАЭ, а также в системе охлаждения забортной водой технологического конденсатора.
Ионитные фильтры используются в числе оборудования для атомного ледокола, предназначенного для проводки одиночных крупнотоннажных судов, лидирования караванов, поддержания судоходного канала в ледовых условиях круглогодично в Арктике. Район эксплуатации - неограниченный.
Данное оборудование соответствует ОКПД 2: 28.29.12.119 (Оборудование для фильтрования или очистки воды прочее, не включенное в другие группировки).
Основные сведения об оборудовании

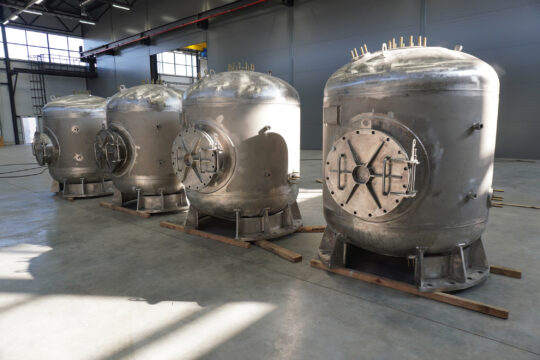

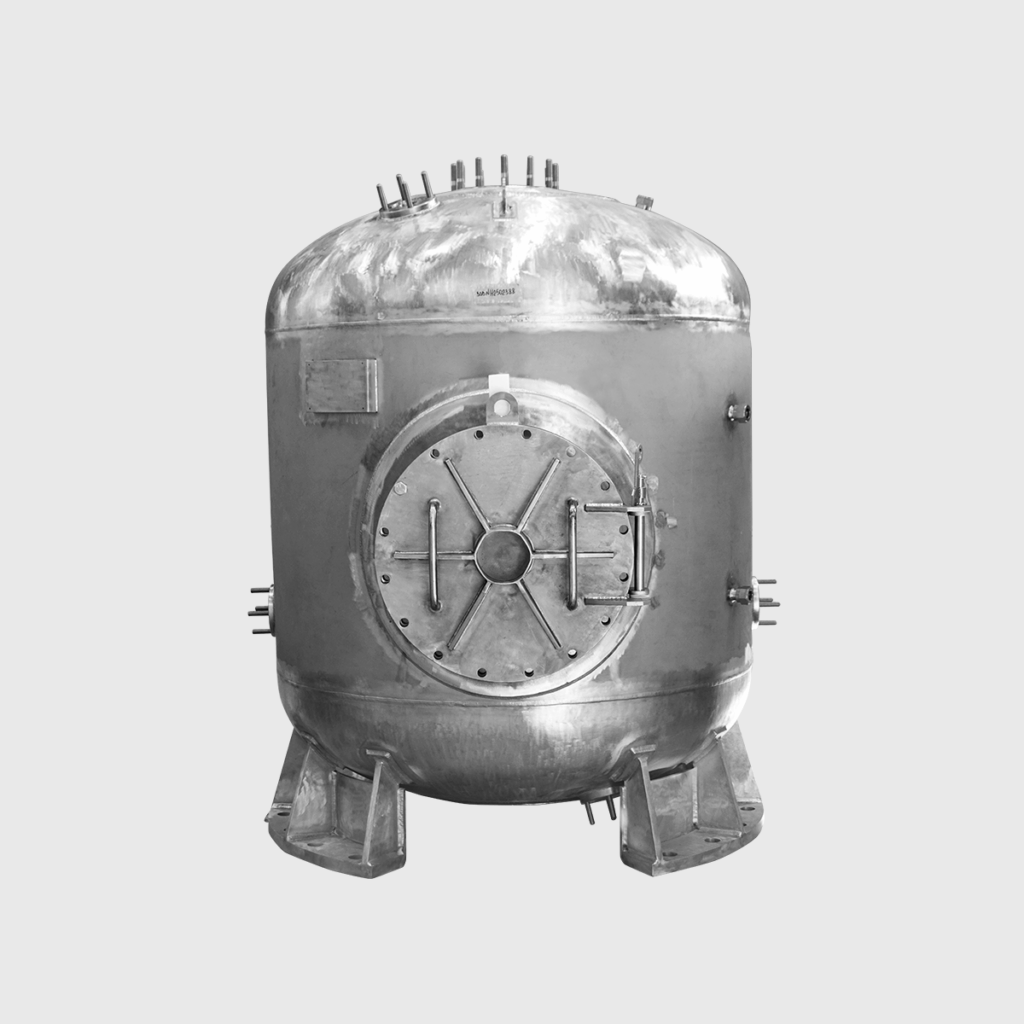

Фильтр ионитный ПОЛЯР.АП-ФИ.200.06.23 ПОЛЯР.АП191.02.00.000 (755.1802.001).
Климатическое исполнение по ГОСТ 15150-69 - ОМ4.
Технические характеристики

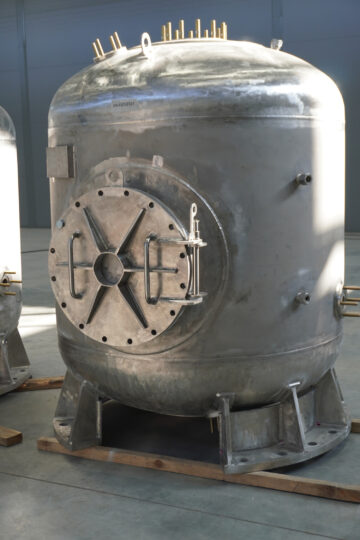

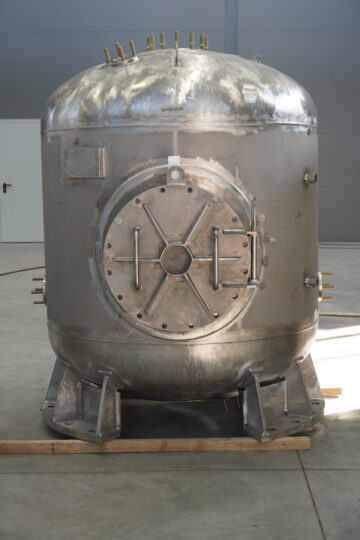

Фильтр состоит из корпуса, внутри которого находится ионитный материал. На корпусе расположены штуцеры для входа и выхода проводимой среды. Корпус герметично закрыт крышкой.

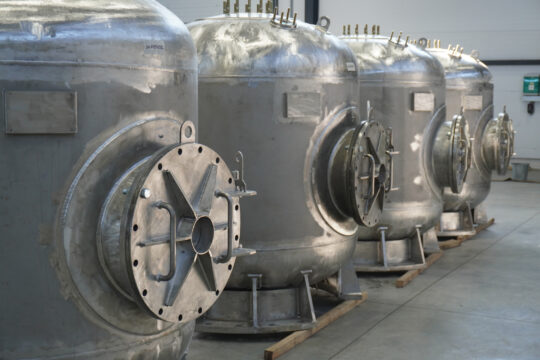

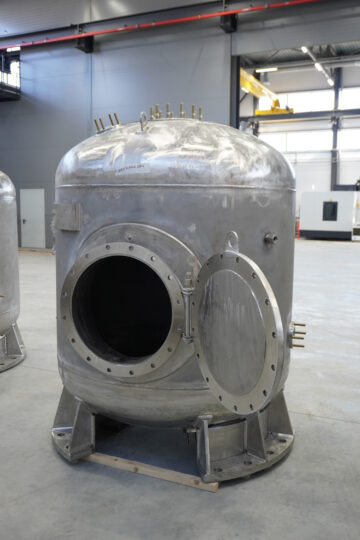

Проводимая среда поступает в корпус фильтра через штуцер входа. Очищение происходит посредством прохождения через ионитный материал. После чего рабочая среда покидает фильтр через штуцер выхода. На корпусе предусмотрен смотровой люк для осмотра состояния фильтра.
| Наименование | Значение | Единица измерения |
| Давление расчетное | 1,6 | МПа |
| Давление рабочее | 1,35 | МПа |
| Производительность при обессол., не более | 300 | м 3 /ч |
| Производительность при умягч., не более | 245 | м 3 /ч |
| Температура расчетная | 60 | ℃ |
| Тип фильтра | Однополостной, вертикальный, ионитный | |
| Тип крепления | Нижнее | |
| Рабочая среда | Конденсат | |
В рамках проекта проводились гидравлические расчеты, с целью определения потерь давления фильтров. В результате расчетов были определены потери давления на фильтрах, которые равны 80486 Па. Разработанная конструкция фильтров полностью удовлетворяют требованиям ИТТ.

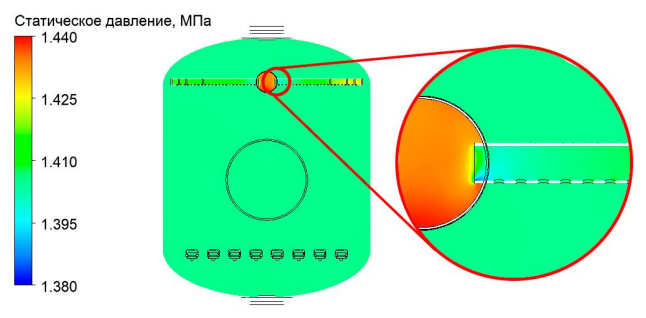

Рисунок 1. Распределение статического давления в сечении, проходящем через отверстия
Также выполнены следующие прочностные расчеты фильтров ионитных:
- оценена статическая прочность конструкции в режиме НУЭ;
- оценена прочность конструкции при воздействии длительного крена, качки и дифферента;
- оценена прочность конструкции при воздействии ускорения величиной 3g;
- оценена надежность конструкции в процессе длительной эксплуатации.

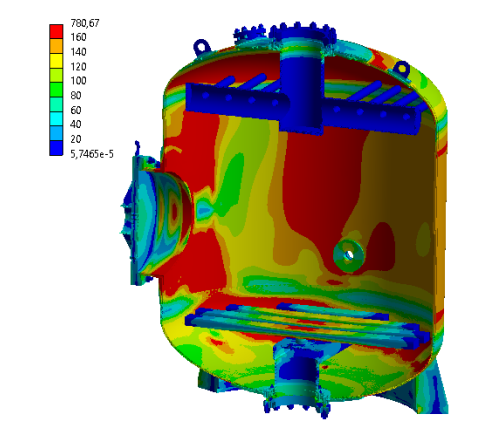

Рисунок 2. Распределение интенсивности напряжений при ГИ в фильтре ионитном
