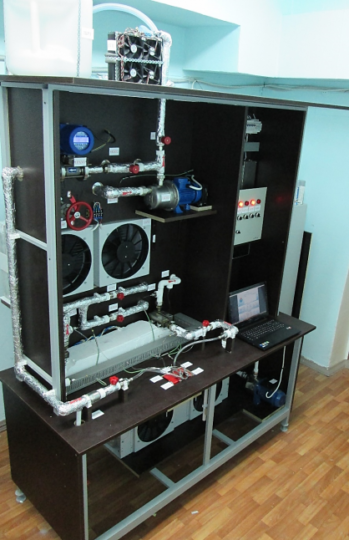

Экспериментальный стенд для проведения теплогидравлических исследований гибридной системы локальной термостабилизации (ГСЛТ) ПОЛЯР.1.15–001.000.00

Разработка и изготовление экспериментального стенда для проведения теплогидравлических исследований гибридной системы локальной термостабилизации (ГСЛТ) ПОЛЯР.1.15–001.000.00 в рамках Договора между ФГБОУ ВО «ВГТУ» и ООО НПП «ИнтерПолярис» в рамках реализации федеральной целевой программы «Исследования и разработки по приоритетным направлениям развития научно-технологического комплекса России на 2014 – 2020 годы».

Экспериментальный стенд предназначен для проведения:

• теплогидравлических исследований гибридной системы локальной термостабилизации и обеспечивает контроль и управление параметрами посредством программно-аппаратных средств;
• экспериментальных теплогидравлических исследований/испытаний при создании устройства моделирования тепловой нагрузки (УМТН) и блока–охлаждения на основе термоэлектрического модуля охлаждения (БОТЭМО) различных по величине тепловых нагрузок;
• отработки систем управления, измерения и контроля значений параметров, при которых настраиваются различные режимы исследований/испытаний.
• проверки удельного теплового потока, снимаемого с поверхности (подводимого к поверхности) электронного модуля в системах локальной термостабилизации.

Основные системы стенда:

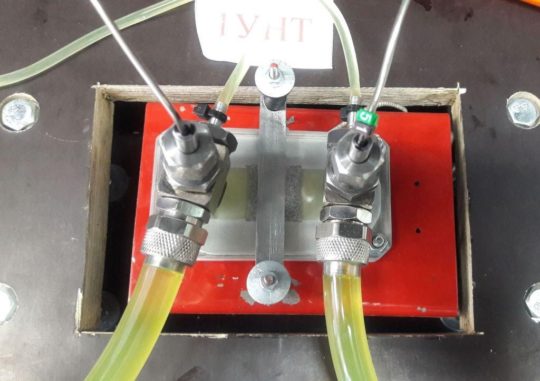

• основной жидкостный контур, в нем располагается исследуемый элемент;
• вспомогательный жидкостный контур, в котором осуществляется функционирование БОТЭМО, который участвует в поддержании постоянной температуры основного контура.

Рабочее тело:

• воздух окружающей среды– жидкий теплоноситель;
• жидкий теплоноситель– жидкий теплоноситель.

Экспериментальный стенд обеспечивает измерение, архивацию и автоматическое создание отчетов о значениях следующих параметров:

• расход теплоносителя от 0 до 24 л/мин;
• температура элемента термостабилизации от минус 40 до плюс 150 °С;
• температура на входе/выходе микроканального теплообменника, внешнего теплообменного блока, теплообменного блока с термоэлектрическим модулем от минус 40 до 150 °С;
• избыточное давление в системе от 0 до 3 бар;
• тепловая мощность элемента термостабилизации от 0 до 1 кВт.
